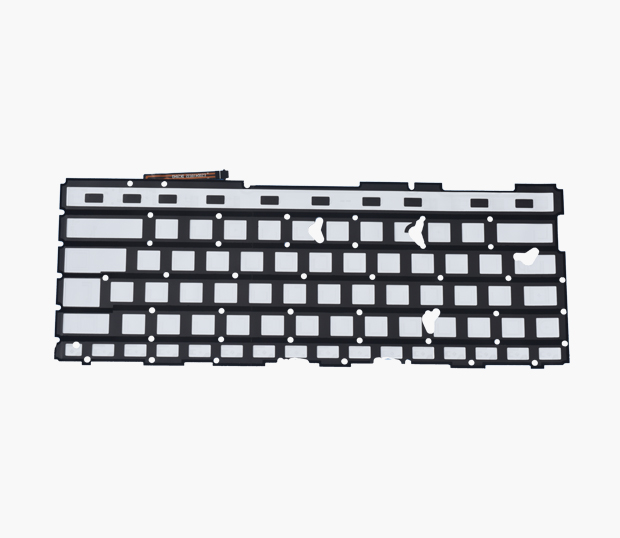

按鍵背光膜與電子設備的電路系統兼容和連接主要涉及以下幾個關鍵步驟和要點：

一、電氣連接方式

引腳連接
許多按鍵背光膜帶有引腳，這些引腳用于和電子設備電路板上的接口相連。通常會有電源引腳（正負極）和控制引腳（如果有亮度調節等功能）。在連接時，要確保引腳與電路板上對應的焊盤準確對齊。例如，在一些小型手持設備中，背光膜的引腳間距可能設計為0.5mm或1mm，需要與電路板上相同間距的焊盤配合，通過焊接的方式實現穩定的電氣連接。
對于一些高精度的電子產品，可能會使用表面貼裝技術（SMT）來連接按鍵背光膜的引腳。這種技術能夠提供連接，并且可以在較小的空間內實現高密度的布線。

插座連接

部分按鍵背光膜采用插座式連接。在這種情況下，電路板上會有對應的插座，背光膜的插頭可以直接插入插座中。這種連接方式方便拆卸和更換，適用于需要經常維修或升級的設備。例如，在一些工業控制設備的按鍵面板中，當背光膜出現故障時，通過簡單地拔出插頭就可以更換新的背光膜，而不需要進行復雜的焊接操作。

二、信號匹配與控制

電壓和電流匹配
電子設備的電路系統需要為按鍵背光膜提供合適的電壓和電流。不同的背光膜有不同的額定電壓和電流要求。例如，普通的LED-背光膜可能需要3-5V的直流電壓和幾十毫安的電流。電路設計時要通過電源管理模塊來確保提供符合要求的電能。如果電壓過高，可能會損壞背光膜的發光元件；電流不足則可能導致發光亮度不夠。
為了適應不同的亮度需求，電路系統還需要能夠調節提供給背光膜的電流。這可以通過脈沖寬度調制（PWM）技術來實現。PWM信號可以控制背光膜的平均電流，從而實現亮度的調節。

控制信號協議

如果按鍵背光膜有復雜的功能，如動態亮度變化、呼吸燈效果等，就需要和電子設備的微控制器（MCU）進行通信。它們之間需要遵循一定的通信協議，如SPI（串行外圍設備接口）或I2C（集成電路間總線）。MCU通過這些協議發送指令來控制背光膜的發光模式，使得背光膜能夠與設備的操作模式（如開機、關機、睡眠等）相匹配。
